项目概述

根据嫩江通信网现状，配网自动化通信系统建设以现有的光纤骨干网为基础，在主干道路敷设光纤，供柱上开关、环网柜、电缆分支箱接入，以实现配电自动化终端与主站之间信息交互的可靠性、安全性、实时性为目的，建成后的通信系统将能承载配电自动化双向通信业务，满足对配电自动化终端实现标准“三遥”及“遥视”的要求。

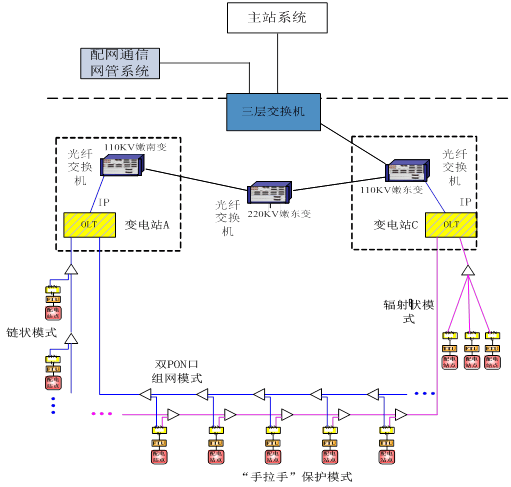

项目拓扑

嫩江配电自动化系统包含主站、变电站、10kV配电终端站点等三个部分，系统方案由以下两个部分组成：

1、变电站到配电终端通信层

a) 本期工程骨干通信网涉及供电调度大楼、嫩东变、嫩南变和嫩江变等4个站点；

b) 在中心站-调度大楼放置一台交换机用于汇聚各系统出线；

c) 在每个变电站新建一台光纤交换机进行组网；

d) 变电站之间通过交换机光口对接，设备侧通过FE接口与OLT对接。

2、变电站到配电终端通信层

a) 变电站至配电终端采用EPON方式组网；

b) ONU终端设备选用双PON口设备实现全保护自愈；

c) ONU设备配置在环网柜、柱上开关上，实现相关设备信息上传至变电站。

d) OLT设备配置在变电站内，实现变电站信息汇集上传至主站。

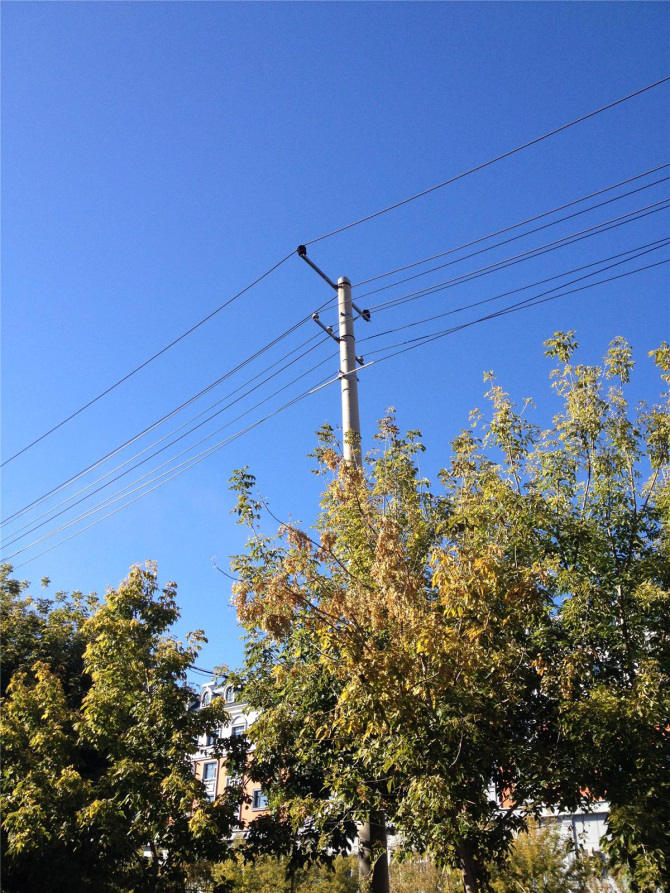

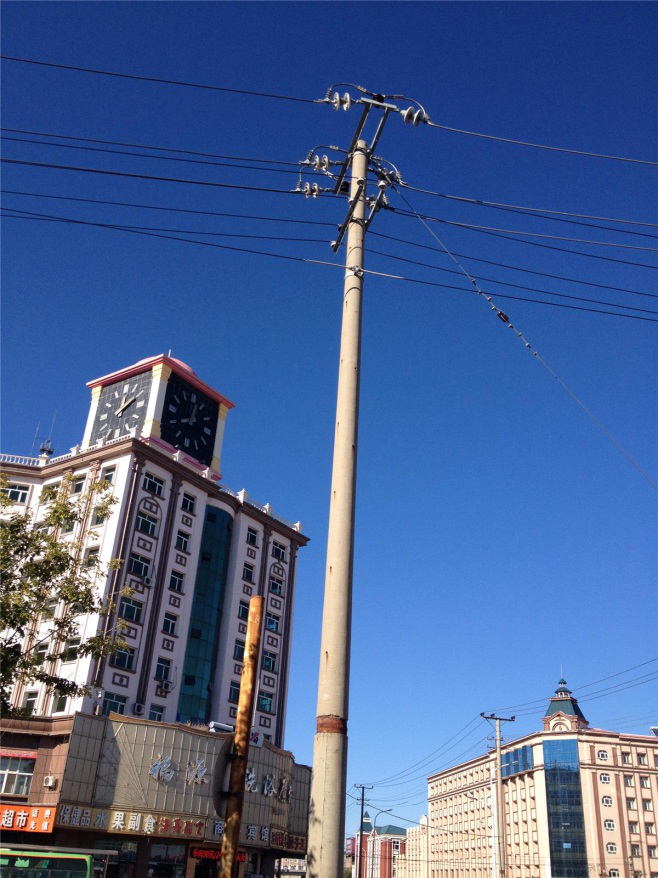

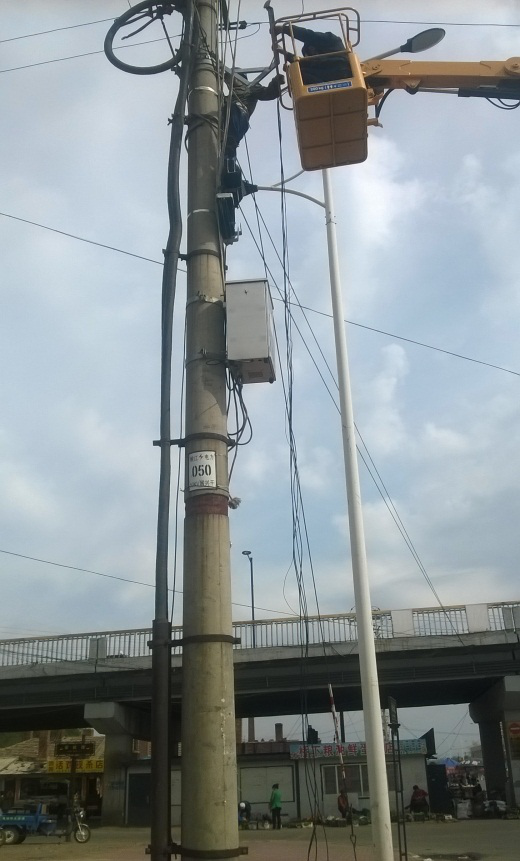

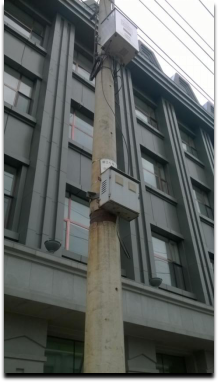

现场照片
