项目概况

根据城区电网规划及电网现状，综合考虑供电范围、设备型号、施工建设、综合投资等因素，经现场查勘和进一步的资料收集，同时根据智能电网综合项目涉及区域，确定了配电自动化一期项目工程建设区域总面积约3.1平方千米，用电客户2.1423万户。
      新建配电自动化一期工程是北京昊普康科技股份有限公司和南瑞科技股份有限公司合作，主要负责配电自动化通信部分的建设。本期工程涉及4个变电站、16条10KV线路，97个10KV站点，已于2014年底全部建设完成，运行稳定良好。

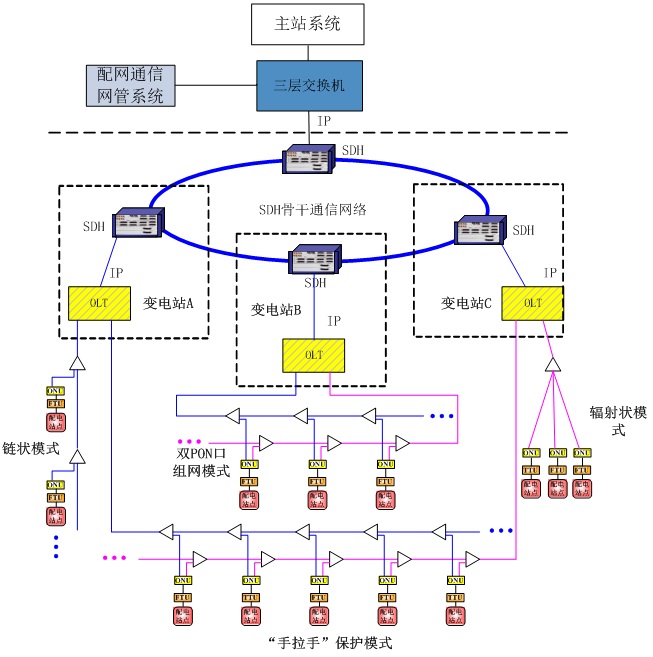

网络拓扑

方案描述

根据城区电网规划及电网现状，综合考虑供电范围、设备型号、施工建设、综合投资等因素，经现场查勘和进一步的资料收集，采取以下方案

A. 配电主站至变电站通信网络

    1、在中心站放置一台交换机用于汇聚各系统出线，同时通过交换机三层功能可以实现网络隔离及分层
    2、主站系统设置在配电运检内，4个配电通信汇聚点汇集的配电信息通过骨干层传输网络送至配电运检主站系统
    3、在设备侧OLT和SDH以FE接口或者2M接口进行连接

B. 变电站至配电终端通信网络

变电站至配电终端采用EPON方式组网，ONU终端设备选用双PON口设备实现全保护自愈；ONU设备采用工业级设备，满足较恶劣的现场运行环境； ONU设备配置在环网柜、柱上开关上，实现相关设备信息上传至变电站。OLT设备配置在变电站内，实现变电站信息汇集上传至主站。由于现场环境特殊，部分ONU采取链状和网状结构来进行通信

方案特点

A. 电力级专用ONU

配电自动化终端通常安装在室外，－40°C～＋85°C的宽温域工作能力，满足户外安装要求。
    6KV的高防雷能力，较2KV强2~3倍，降低电力系统雷击故障率
    全铸铝密闭外壳，具备防尘、防腐蚀；强抗电磁干扰能力，满足恶劣环境下长期工作等能力

B. 全方位保护机制，网络安全可靠，业务零中断

手拉手保护独立双上行（热备份）技术，实现双发（主站）选收，链路无需倒换，业务零中断
    支持手拉手保护主备倒换（冷备份）机制，倒换时间大大低于电业行业要求的50ms
    OLT上行支持BFD（双向错误检测），配合路由器/交换机实现OLT上行链路冗余保护

C. 光缆熔接创新

部分光缆采用直熔方式，减少光缆衰耗，降低成本，节省光缆资源，为后期扩容提供了便利

D. 组网方式灵活

根据光缆资源，现场环境等因素，灵活采用手拉手保护形式，链型组网形式，星星组网形式等，进行灵活多变的组网形式
