光纤活动连接器，又称跳线，是指光纤光缆两端都装上连接器插头，用来实现光路活动链接达到光信号有效传输的一种基础光无源器件；一头装有插头则成为尾纤，两头装有插头则成为跳纤。
光纤跳线由光缆和连接器组建在一起，光缆的两头分别连接两个连接器，我们称为跳线。
常规的连接器有SC，LC，ST，FC，光纤跳线类型由光纤连接器来区分的。连接器的研磨方式包括UPC，PC和APC，又可说成球面，斜面等类型的光纤跳线。
光纤跳线组件的光缆包括单模，多模,材质分别为 PVC, OFNP, LSZH, 10 Gig Aqua.有单芯，双芯和多芯缆组件, 还有带扇出光缆组件和束光缆组件。典型的光纤跳线缆直径有0.9mm, 2mm 和 3mm。

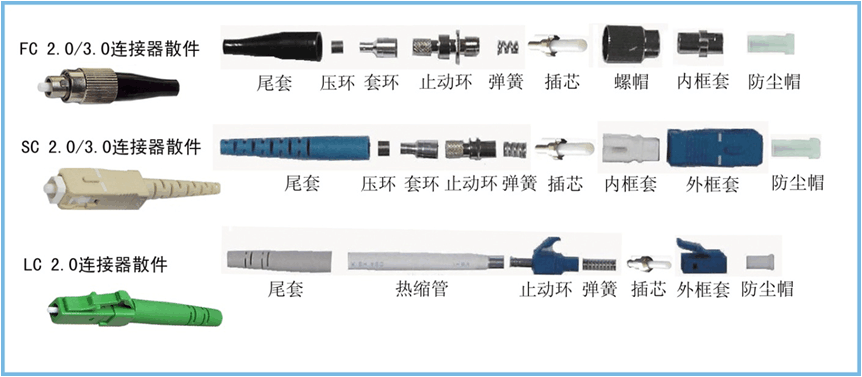

常见的连接器配件：
产品特点：
1、严格执行YD/T1272-2007行业标准 2、插入损耗低，高回波损耗
3、重复性好 4、互换性好
5、高可靠性、稳定性 6、PC、UPC、APC三种连接形式
产品应用：
1、光纤通信系统 2、光纤接入网络
3、光纤数据传输 4、光纤CATC
5、局域网 6、光纤传感器
性能指标：
类型 | 单模（典型） | 单模 | 多模 |
插入损耗 | ≤0.2dB | ≤0.3dB | ≤0.3dB |
回波损耗 | ≥55dB | ≥50dB | ≥35dB |
重复性（1000次） | ≤0.2dB | ≤0.2dB | ≤0.2dB |
工作温度 | -40℃-+70℃ | -40℃-+70℃ | -40℃-+70℃ |
包装方式 | 袋装 | 袋装 | 袋装 |

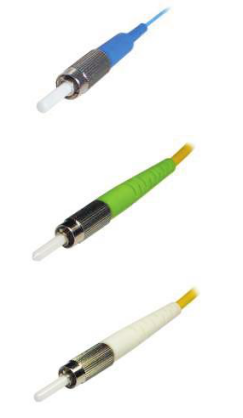

DIN型连接器系列
产品描述：
这是一种由德国开发的连接器。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。另外，这种连接器的机械精度较高，因而介入损耗值较小。
DIN的连接结构匹配方式符合DIN47256的要求，性能指标参数符合IEC要求。DIN型连接器有单模和多模，单芯和多芯选择。
应用范围：
用于光纤传输网络、光配线架、光端机、光仪器仪表、光纤测试系统、用于CATV网络
产品特征：
1、采用标准金属螺纹式连接，互换性好
2、重复插拔特性好,低插损,高回波
3、光缆外径有:0.9mm,2.0mm,3.0mm
4、陶瓷插芯有:PC,UPC,APC研磨
5、可提供UL干线级防火光缆或低烟无卤光缆
6、符合GR-326-CORE标准

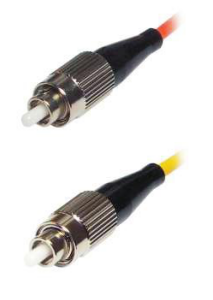

FC型连接器系列
产品描述：
-024d010d-c25d-4498-8e67-f2325d500443.png "1 (2).png")
是采用金属套，紧固方式为螺丝扣。早期FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式（FC）。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
应用范围：
用于光纤传输网络、光配线架、光端机、光仪器仪表、光纤测试系统、FC/APC主要用于CATV网络
产品特征：
1、采用标准金属螺纹式连接，互换性好
2、重复插拔特性好，低插损，高回波
3、光缆外径有:0.9mm,2.0mm,3.0mm
4、陶瓷插芯有:PC,UPC,APC研磨
5、可提供UL干线级防火光缆或低烟无卤光缆
6、符合GR-326-CORE标准

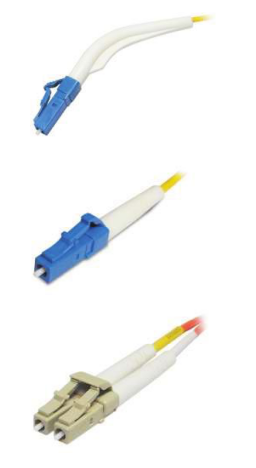

LC型连接器系列
产品描述：
LC型连接器是著名Bel（贝尔）研究所研究开发出来的，LC是LucentConnector的缩写，采用操作方便的模块化插孔（RJ）闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。目前，在单模方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。端面对接采用球面（PC）或斜球面（APC）方式。一般分为PC单模（蓝色）、PC多模（米色）和APC（绿色），尾套PC单模（白色、蓝色尾套）、PC多模（米色、黑色、红色尾套），也可选择短尾套、45度弯尾套或90度弯尾套，根据光缆芯数分为单联结构、双联结构。
应用范围：
用于光纤传输网络、光配线架、光端机、DWDM系统、光纤到户，光纤到桌面、有高密度、大容量要求的设备
产品特征：
1、采用标准塑料壳体，互换性好
2、体积小，重量轻，适合高密度安装
3、推拉式RJ-45锁紧结构，连接取卸快速
4、光缆外径有:0.9mm,2.0mm,3.0mm
5、陶瓷插芯有:PC,UPC,APC研磨
6、可提供UL干线级防火光缆或低烟无卤光缆
7、符合GR-326-CORE标准
MU 型连接器系列
产品描述：
MU（Miniature unit Coupling）连接器是以目前使用广泛的SC型连接器为基础，由NTT研制开发出来的单芯光纤连接器，该连接器采用1.25mm直径的套管和自保持机构，其优势在于能实现高密度安装。利用MU的l.25mm直径的套管，NTT已经开发了MU连接器系列。它们有用于光缆连接的插座型连接器（MU-A系列）；具有自保持机构的底板连接器（MU-B系列）以及用于连接LD／PD模块与插头的简化插座（MU-SR系列）等。随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接器的需求也将迅速增长。
应用范围：
用于光纤传输网络、光配线架、光端机、DWDM系统、光纤到户，光纤到桌面、有高密度、大容量要求的设备
产品特征：
1、采用标准塑料壳体，互换性好
2、体积小，重量轻，适合高密度安装
3、推拉式结构，连接取卸快速
4、光缆外径有:0.9mm,2.0mm
5、陶瓷插芯有:PC,UPC研磨
6、可提供UL干线级防火光缆或低烟无卤光缆
7、符合GR-326-CORE标准

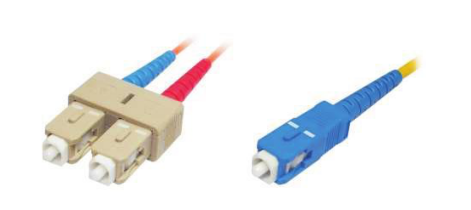

SC 型连接器系列
产品描述：
由日本NTT公司开发的光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。ST连接器的芯外露，SC连接器的芯在接头里面。SC型连接器的单模和多模,单芯和多芯选择。
应用范围：
用于光纤传输网络、光配线架、光端机、光仪器仪表、光纤测试系统、SC/APC主要用于CATV网络。
产品特征：
1、采用标准推拉式连接，安装取卸快速，互换性好
2、重复插拔特性好，低插损，高回波
3、光缆外径有:0.9mm,2.0mm,3.0mm
4、陶瓷插芯有:PC,UPC,APC研磨
5、可提供UL干线级防火光缆或低烟无卤光缆
6、符合GR-326-CORE标准

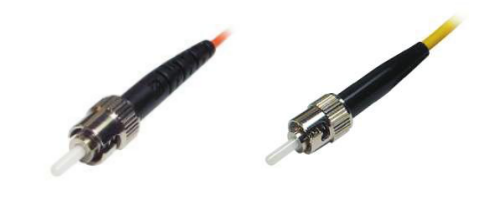

ST型连接器系列
产品描述：
由美国AT&T公司开发的光纤连接器。表明其外部加强方式是采用金属套，所采用的插针与耦合套筒的结构尺寸与FC型大概相同，其中插针的端面多采用PC或UPC型研磨方式；紧固方式是采用卡口挂钩式，需旋转。此类连接器价格低廉，连接操作方便，介入损耗波动小，抗压强度较高，安装密度高。ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。ST连接器的芯外露，SC连接器的芯在接头里面。
应用范围：
用于光纤传输网络、光配线架、光端机、光仪器仪表、光纤测试系统、ST/APC主要用于CATV网络。
产品特征：
1、采用标准卡口式连接，高密度对接，互换性好
2、重复插拔特性好，低插损，高回波
3、光缆外径有:0.9mm,2.0mm,3.0mm
4、陶瓷插芯有:PC,UPC,APC研磨
5、可提供UL干线级防火光缆或低烟无卤光缆
6、符合GR-326-CORE标准
