主要技术指标：

    1、环境温度：-5℃～+45℃
    2、大气压力：70Kpa～166Kpa
    3、相对湿度：≤85%(+30℃时)
    4、光纤连接器损耗（包括重复和互换）：≤0.5dB
    5、光线连接器插入损耗：≤0.3dB
    6、光纤连接器回波损耗PC型：≥45dB;UPC型：≥50dB;APC型：≥60dB
    7、光纤连接器插拔耐久性寿命大于1000次

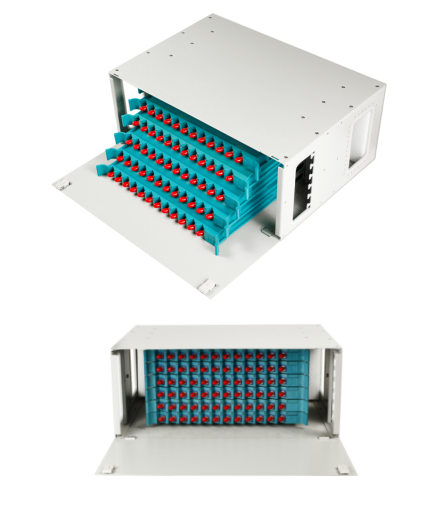

产品特点：

    1、铝合金结构，表面喷塑
    2、采用正面进缆，全正面化操作
    3、光缆有可靠的固定、开剥和接地装置
    4、集熔接与配线于一体，高密度化
    5、19英寸标准结构，便于安装与机柜内
    6、可卡接式安装FC、SC、ST和LC等多种适配器
    7、适配器与设备在35°卡接式安装，既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼
    8、可方便地安装波分复用器，光分路器等光器件
    9、占用空间小，提高机房利用率

ODF光纤配线箱安装操作：

    1、适配器安装

‍

按光纤连接头的型号准备好相应的适配器类型（如FC、SC 、LC等），将适配器安装在熔纤模块上，安装时注意适配器方向。‍

    2、光纤盘绕对接

先将光纤连接器与适配器对接完成后，再将光纤尾纤按逆时间的顺序方向盘绕在模块的底层绕线轮上，不易盘得过紧，应有松动性，防止过紧造成断纤；把剩余的尾纤部分盘在上层熔纤盘里，方便熔纤所用。

    3、开剥光缆

开剥光缆，保留加强芯露出长度40mm，套上PVC保护透明管, 应需裸露出一段尾纤，方便熔纤所用。用绝缘胶带包裹住剥缆口，同时将保护透明管粘住，起到固定的作用。

光缆引入单元安装：

光缆引入单元是用来固定主光缆和开剥后的分支光纤，光缆引入单元上设有主光缆接入口和加强芯固定座，光缆引入单元通过压接套固定主光缆，连接稳固，保证主光缆和各分支光纤在使用工程中不会产生转动摩擦现象，从而损坏剥开后的分支光纤；保证主光缆和各分支光纤的整齐和机柜的美观，也有利于工人的光缆熔接效率。

光缆开剥后，将金属加强芯固定在加强芯固定柱上，用喉箍将主光缆进行固定，防止光缆转动，引入单元上配有接地端子，和机柜接地装置进行连接。
