综合配线机柜是封闭式机柜，可将光纤单元、数字单元，音频配线模块等各种单元体集装于一体，可按需要进行多种组合，灵活多变，能满足各种不同的需求，使电路、光路的配线、调线与转接和业务变更为方便、灵活。综合配线机柜中应可安装 ODF 单元、储纤单元、光缆引入单元、DDF 单元、VDF单元、网络配线架、网络理线架。用于集成型的基站传输网中，可以优化光纤和电缆走线，节约机房空间和工程投资。
机柜 | 长L | 宽W | 高H | 备注 | 容量 |
① | 600 | 600 | 2260 | 有柜眉型 | 42U |
② | 600 | 600 | 2200 | 无柜眉型 | 42U |
③ | 600 | 800 | 2260 | 有柜眉型 | 42U |
④ | 600 | 800 | 2200 | 无柜眉型 | 42U |
⑤ | 800 | 1000 | 2260 | 服务器 | 42U |
机柜特性：
1、机柜采用国际标准化设计，机架布置有利于散热通风、有效的防潮、防尘。
所有机柜提供锁匙或扳手等安全施。
2、钢制机柜、机架、盘及其它支撑结构经细致清洗和防锈处理，并可经受现场环境条件。
机箱和支撑结构涂底漆并着色，机柜、机 架、盘和机箱的颜色保持协调。
3、承载能力:机柜静载≥800kg,内部层板静载≥80kg.
4、所有机柜和机架可随意安置，并有固定装置，其高度可根据房间高度选择。
线缆进出机柜方式满足现场件。
5、机柜的设计防止空气中灰尘和昆虫的侵入，以及防啮咬措施。
6、机柜和机箱设计都便于测试和更换器材。
7、在每一机柜、机架和机箱的正面提供描述设备功能的铭牌。
8、机柜配有可调底座，可调底座的范围是250MM-350MM
9、机柜颜色为PANTONE 428C，高度为2200MM，宽度600MM，深度600MM。
10、综合配线柜具有接地装置，并为保护接地端子的引出提供方便，接地装置在机架的左右两侧。
技术参数：
序号 | 项 目 | 技术要求 |
| 1 | 容量 | 42U |
| 2 | 外观尺寸 | （宽*高*深，单位mm）见上表 |
| 3 | 内部安装方式 | 19英寸安装 |
| 4 | 承重（kg） | 静态负载≥1300 动态负载≥1000 |
| 5 | 散热面积比 | 单开网孔门散热面积达≥65％ 双开网孔门散热面积达≥60％ |
| 6 | 柜体框架材料 | 采用进口一次滚轧成型的九折型材（可选）；钢板厚度不低于1.5mm的冷轧钢板；加工工艺为冷加工工艺 |
| 7 | 表面处理 | 机柜框架：电泳镀层； 门、顶盖：电泳镀层； 侧板及背板：电泳镀层，表面折角处不能有皱纹、裂纹、毛刺、焊接等痕迹 |
| 8 | 机柜底座 | 可有效控制风量，保证机柜和底板下部相对封闭 |
| 9 | 托盘 | 活动托盘；承重≥50kg，每台不少于4块 |
| 10 | 柜门类型 | 玻璃、网孔 |
| 11 | 机身颜色 | RAL7035 |
| 12 | 其它 | 1、产品前后门左右门轴可调。 2、对于600mm宽机柜产品,在机柜后部一侧或两侧垂直安装PDU时，PDU与机柜后部19’水平安装操作空间不发生干涉。 3、前后19’安装立柱在机柜内部的安装位置(深度方向)前后可调,安装立柱正反面均有U高度刻度,安装立柱侧面有安装孔,可安装无工具安装方式的线缆管理单元(理线环或扎线带),实现快速简易的垂直线缆管理。 4、所有部件需可靠接地，确保操作安全。 5、同时支持上走线和下走线。 |
机柜的安装：
综合配线柜配有可调底座，可调底座的范围是250MM-350MM，先将可调底座通过4个膨胀螺栓固定在地面上，然后根据现场铺装的防静电地板的高度对可调底座进行调节，调节好合适高度后，将机柜和可调底座通过专用螺丝进行固定。

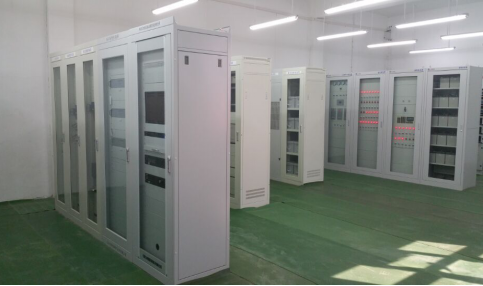

应用：
